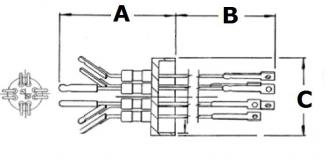

Fig.1

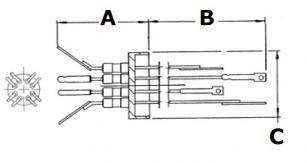

Fig.2
Pairs | Type | Flange | Fig. | A | B | C | P/number |
---|---|---|---|---|---|---|---|
4 | C | Weld | 1 | 50.8 | 101.6 | 37.9 | 1-TC-0344 |
4 | E | Weld | 1 | 50.8 | 101.6 | 37.9 | 1-TC-0345 |
4 | J | Weld | 1 | 50.8 | 101.6 | 37.9 | 1-TC-0346 |
4 | K | Weld | 1 | 50.8 | 101.6 | 37.9 | 1-TC-0347 |
5 | C | Weld | 2 | 63.5 | 101.6 | 37.9 | 1-TC-0356 |
5 | E | Weld | 2 | 63.5 | 101.6 | 37.9 | 1-TC-0357 |
5 | J | Weld | 2 | 63.5 | 101.6 | 37.9 | 1-TC-0358 |
5 | K | Weld | 2 | 63.5 | 101.6 | 37.9 | 1-TC-0359 |
Voltage: | Milli Volts |
---|---|
Current: | Milli Amps |
Materials: | |
Shell: | Stainless steel |
Pin: | See options |
Insulation: | Alumina ceramic |
Temperature range: | |
Feedthrough: | -100°C to 450°C |
Air side: | -65°C to 125°C |
Thermocouple table click here
Air & vacuum side connectors included
Custom versions available on request
