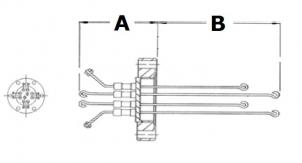

Fig.1

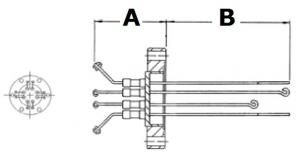

Fig.2
Pairs | Type | Flange | Fig. | A | B | P/number |
---|---|---|---|---|---|---|
4 | R-S | CF40 | 1 | 51.7 | 101.6 | 1-TC-0373 |
4 | N | CF40 | 1 | 51.7 | 101.6 | |
4 | T | CF40 | 1 | 51.7 | 101.6 | 1-TC-0374 |
5 | R-S | CF40 | 2 | 56.9 | 101.6 | 1-TC-0379 |
5 | N | CF40 | 2 | 56.9 | 101.6 | |
5 | T | CF40 | 2 | 56.9 | 101.6 | 1-TC-0380 |
Voltage: | Milli Volts |
---|---|
Current: | Milli Amps |
Materials: | |
Flange: | Stainless steel |
Shell: | Stainless steel |
Pin: | See options |
Insulation: | Alumina ceramic |
Temperature range: | |
Feedthrough: | -100°C to 450°C |
Air side connector: | -65°C to 125°C |
Thermocouple table click here
Air & vacuum side connectors included
Custom versions available on request
