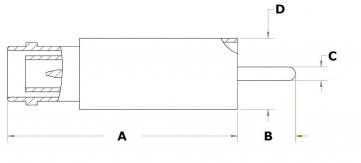

Fig.1
Fig.2
Fig.3
Flange | N. pin | Conductor | Fig. | A | B | C | D | P/number |
---|---|---|---|---|---|---|---|---|
Weld | 1 | Nickel | 1 | 61 | 10 | 1.27 | 12.70 | 1-CX-0195 |
CF16 | 1 | Nickel | 2 | 62 | 8 | 1.27 | 1-CX-0186 | |
CF40 | 1 | Nickel | 2 | 62 | 8 | 1.27 | 1-CC-0659 | |
CF40 | 2 | Nickel | 2 | 62 | 8 | 1.27 | 1-CX-0187 | |
CF40 | 3 | Nickel | 2 | 62 | 8 | 1.27 | 1-CX-0188 | |
CF40 | 4 | Nickel | 2 | 62 | 8 | 1.27 | 1-CX-0189 | |
KF16 | 1 | Nickel | 3 | 63 | 10 | 1.27 | 1-CX-0190 | |
KF40 | 1 | Nickel | 3 | 60 | 10 | 1.27 | 1-CX-0191 | |
KF40 | 2 | Nickel | 3 | 60 | 10 | 1.27 | 1-CX-0192 | |
KF50 | 3 | Nickel | 3 | 60 | 10 | 1.27 | 1-CX-0193 | |
KF50 | 4 | Nickel | 3 | 60 | 10 | 1.27 | 1-CX-0194 |
Voltage: | 10 kV DC |
---|---|
Current: | 8 Amps |
Impedence: | non constant |
Material: | |
Flange: | Stainless steel |
Shell: | Stainless steel |
Pin: | Nickel |
Insulation: | Alumina ceramic |
Vacuum range (UHV/HV): | 1x10-10 mbar / 1x10-8 mbar |
Temperature range: | |
CF & weldable FT | -200°C to 450°C |
Iso-K mounted FT | -20°C to 150°C |
Air side connector | -65 to 165°C |
Air side connector included
In-vacuum connectors & cables available
Baseplate version available upon request
Custom configuration available upon request. Please contact our sales office.
