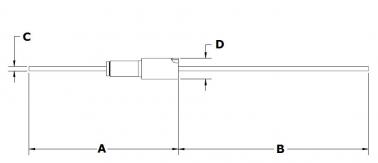

Fig.1
Fig.2
Fig.3
N. pin | Volts DC | Amps | Conductor | Flange | Fig. | A | B | C | P/number |
---|---|---|---|---|---|---|---|---|---|
4 | 2000 | 10 | Alumel | Weld | 1 | 54 | 80 | 1.42 | 1-PW-0575 |
6 | 2000 | 10 | Alumel | Weld | 1 | 54 | 80 | 1.42 | 1-PW-0574 |
10 | 2000 | 10 | Alumel | Weld | 1 | 54 | 80 | 1.42 | 1-PW-0573 |
4 | 2000 | 10 | Alumel | CF16 | 2 | 66 | 67 | 1.42 | 1-PW-0567 |
6 | 2000 | 10 | Alumel | CF16 | 2 | 66 | 67 | 1.42 | 1-PW-0568 |
10 | 2000 | 10 | Alumel | CF16 | 2 | 66 | 67 | 1.42 | 1-PW-0569 |
4 | 2000 | 10 | Alumel | KF16 | 3 | 66 | 67 | 1.42 | 1-PW-0570 |
6 | 2000 | 10 | Alumel | KF16 | 3 | 66 | 67 | 1.42 | 1-PW-0571 |
10 | 2000 | 10 | Alumel | KF16 | 3 | 66 | 67 | 1.42 | 1-PW-0572 |
1 | 2500 | 70 | Copper | Weld | 1-PW-5007 |
Voltage: | 2 kV |
---|---|
Current: | up to 10 Amps |
Material: | |
Flange: | Stainless steel |
Shell: | Stainless steel |
Pins: | See options |
Insulation: | Alumina ceramic |
Vacuum range UHV/HV | 1x10-10 mbar / 1x10-8 mbar |
Temperature range: | |
CF & weldable FT | -55 to 450°C |
ISO KF mounted FT | -20 to 150°C |
Baseplate configuration available upon request.
Custom lengths and designs available upon request. Please contact our sales office.
