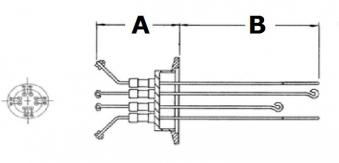

Fig.1

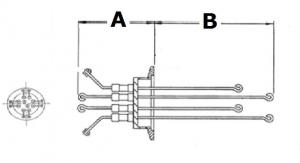

Fig.2
Pairs | Type | Flange | Fig. | A | B | P/number |
---|---|---|---|---|---|---|
4 | R-S | KF40 | 1 | 52.8 | 100.3 | 1-TC-0375 |
4 | N | KF40 | 1 | 52.8 | 100.3 | |
4 | T | KF40 | 1 | 52.8 | 100.3 | 1-TC-0376 |
5 | R-S | KF40 | 2 | 57.9 | 100.3 | 1-TC-0381 |
5 | N | KF40 | 2 | 57.9 | 100.3 | |
5 | T | KF40 | 2 | 57.9 | 100.3 | 1-TC-0382 |
Voltage: | Milli Volts |
---|---|
Current: | Milli Amps |
Materials: | |
Flange: | Stainless steel |
Shell: | Stainless steel |
Pin: | See options |
Insulation: | Alumina ceramic |
Temperature range: | |
Feedthrough: | -20 to 150°C |
Air side connector: | -65°C to 125°C |
Thermocouple table click here
Air & vacuum side connectors included
Custom versions available on request
