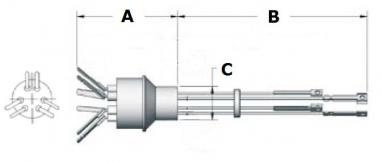

Fig.1

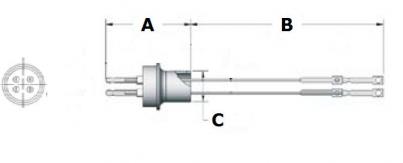

Fig.2
Fig.3
Pairs | Type | Flange | Fig. | A | B | C | P/number |
---|---|---|---|---|---|---|---|
1 | C | Weld | 1 | 33.3 | 114.3 | 19.0 | 1-TC-0308 |
1 | E | Weld | 1 | 33.3 | 114.3 | 19.0 | 1-TC-0309 |
1 | J | Weld | 1 | 33.3 | 114.3 | 19.0 | 1-TC-0310 |
1 | K | Weld | 1 | 33.3 | 114.3 | 19.0 | 1-TC-0311 |
2 | C | Weld | 2 | 53.6 | 114.3 | 19.0 | 1-TC-0320 |
2 | E | Weld | 2 | 53.6 | 114.3 | 19.0 | 1-TC-0321 |
2 | J | Weld | 2 | 53.6 | 114.3 | 19.0 | 1-TC-0322 |
2 | K | Weld | 2 | 53.6 | 114.3 | 19.0 | 1-TC-0323 |
3 | C | Weld | 3 | 57.4 | 114.3 | 19.0 | 1-TC-0332 |
3 | E | Weld | 3 | 57.4 | 114.3 | 19.0 | 1-TC-0333 |
3 | J | Weld | 3 | 57.4 | 114.3 | 19.0 | 1-TC-0334 |
3 | K | Weld | 3 | 57.4 | 114.3 | 19.0 | 1-TC-0335 |
Voltage: | Milli Volts |
---|---|
Current: | Milli Amps |
Materials: | |
Shell: | Stainless steel |
Pin: | See options |
Insulation: | Alumina ceramic |
Temperature range: | |
Feedthrough: | -100°C to 450°C |
Air side: | -65°C to 125°C |
Thermocouple table click here
Air & vacuum side connectors included
Custom versions available on request
