Fig.1

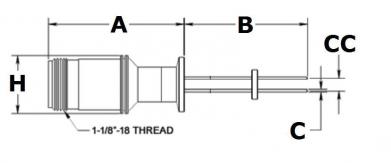

Fig.2

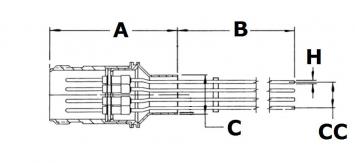

Fig.3
N. pin | Fig | Flange | Amps* | A | B | C | H | CC | Part number |
---|---|---|---|---|---|---|---|---|---|
4 | 1 | CF16 | 28 | 74.4 | 66.5 | 1.42 | 31.7 | 9.7 | 1-MP-0012 |
4 | 1 | CF40 | 28 | 63 | 78 | 1.42 | 31.7 | 9.7 | 1-MP-0013 |
6 | 1 | CF16 | 36 | 74.4 | 66.5 | 1.42 | 31.7 | 11.2 | 1-MP-0014 |
6 | 1 | CF40 | 36 | 63 | 78 | 1.42 | 31.7 | 11.2 | 1-MP-0015 |
10 | 1 | CF16 | 50 | 74.4 | 66.5 | 1.42 | 31.7 | 13 | 1-MP-0016 |
10 | 1 | CF40 | 50 | 63 | 78 | 1.42 | 31.7 | 13 | 1-MP-0017 |
20 | 1 | CF40 | 75 | 65.6 | 87 | 1.42 | 44.5 | 26.2 | 1-MP-0018 |
20 | 1 | CF63 | 75 | 65.6 | 87 | 1.42 | 44.5 | 26.2 | 1-MP-5015 |
35 | 1 | CF63 | 100 | 80 | 74.4 | 1.42 | 57.2 | 37.3 | 1-MP-5016 |
4 | 2 | KF16 | 28 | 74.4 | 66.5 | 1.42 | 31.7 | 9.7 | 1-MP-0019 |
4 | 2 | KF40 | 28 | 61.7 | 79.2 | 1.42 | 31.7 | 9.7 | 1-MP-0020 |
6 | 2 | KF16 | 36 | 74.4 | 66.5 | 1.42 | 31.7 | 11.2 | 1-MP-0021 |
6 | 2 | KF40 | 36 | 61.7 | 79.2 | 1.42 | 31.7 | 11.2 | 1-MP-0022 |
10 | 2 | KF16 | 50 | 74.4 | 66.5 | 1.42 | 31.7 | 13 | 1-MP-0023 |
10 | 2 | KF40 | 50 | 61.7 | 79.2 | 1.42 | 31.7 | 13 | 1-MP-0024 |
20 | 2 | KF40 | 75 | 64.3 | 88.1 | 1.42 | 44.5 | 26.2 | 1-MP-0025 |
20 | 2 | KF50 | 75 | 64.3 | 88.1 | 1.42 | 44.5 | 26.2 | 1-MP-5020 |
35 | 2 | KF40 | 100 | 103.6 | 50.8 | 1.42 | 57.2 | 31 | 1-MP-0026 |
35 | 2 | KF50 | 100 | 78.7 | 75.7 | 1.42 | 57.2 | 37.3 | 1-MP-5021 |
4 | 3 | Weld | 28 | 61.7 | 79.2 | 19 | 1.42 | 9.65 | 1-MP-0027 |
6 | 3 | Weld | 36 | 61.7 | 79.2 | 19 | 1.42 | 11.18 | 1-MP-0028 |
10 | 3 | Weld | 50 | 61.7 | 79.2 | 19 | 1.42 | 12.95 | 1-MP-0029 |
20 | 3 | Weld | 75 | 64.3 | 88.1 | 34.8 | 1.42 | 26.16 | 1-MP-0082 |
35 | 3 | Weld | 100 | 101.1 | 53.3 | 38.1 | 1.42 | 31.0 | 1-MP-0030 |
Voltage | 700 VDC max |
---|---|
Current | 10 Amp per pin |
Material: | |
Flanges | 304 stainless steel |
Shell | Stainless steel |
Pins | Alumel |
Insulation | Alumina ceramic |
Vacuum range UHV/HV | 1x10-10 mbar / 1x10-8 mbar |
Temperature range: | |
CF mounted FT | -55 to 450°C |
ISO KF mounted FT | -20 to 150°C |
Weldable | -55 to 450°C |
Air side connector | -55 to 125°C |
* Max amperage all pins loaded
Air side connector included
