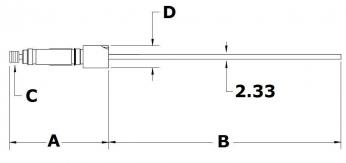

Fig.1

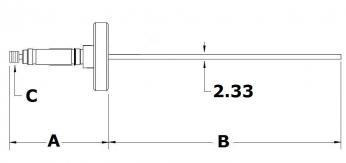

Fig.2
Fig.3
N. pin | Amps | Conductor | Flange | Fig. | A | B | C | D | P/number |
---|---|---|---|---|---|---|---|---|---|
1 | 15 | Nickel | Weld | 1 | 81 | 143 | 1/4-28 Thread | 18.97 | 1-PW-0728 |
1 | 50 | Copper | Weld | 1 | 81 | 143 | 1/4-28 Thread | 18.97 | |
1 | 15 | Nickel | CF16 | 2 | 81 | 143 | 1/4-28 Thread | 1-PW-0814 | |
1 | 50 | Copper | CF16 | 2 | 81 | 143 | 1/4-28 Thread | ||
1 | 15 | Nickel | KF16 | 3 | 77 | 145 | 1/4-28 Thread | 1-PW-0815 | |
1 | 50 | Copper | KF16 | 3 | 77 | 145 | 1/4-28 Thread |
Voltage: | 20 kV DC |
---|---|
Current: | up to 50 Amps |
Material: | |
Flange: | Stainless steel |
Shell: | Stainless steel |
Insulation: | Alumina ceramic |
Vacuum range UHV/HV | 1x10-10 mbar / 1x10-8 mbar |
Temperature range: | |
CF & weldable FT: | -55 to 450°C |
Iso-K mounted FT | -20 to 150°C |
Custom lengths and designs available upon request. Please contact our sales office.
