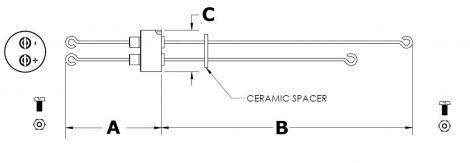

Fig.1

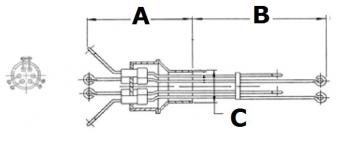

Fig.2

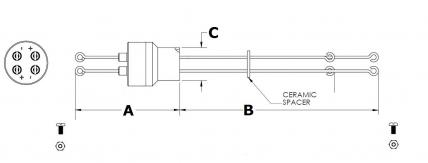

Fig.3
Pairs | Type | Flange | Fig. | A | B | C | P/number |
---|---|---|---|---|---|---|---|
1 | R-S | Weld | 1 | 43.9 | 114.3 | 19.0 | 1-TC-0362 |
1 | N | Weld | 1 | 43.9 | 114.3 | 19.0 | |
1 | T | Weld | 1 | 43.9 | 114.3 | 19.0 | 1-TC-0428 |
2 | R-S | Weld | 2 | 60.4 | 114.3 | 19.0 | 1-TC-0367 |
2 | N | Weld | 2 | 60.4 | 114.3 | 19.0 | |
2 | T | Weld | 2 | 60.4 | 114.3 | 19.0 | 1-TC-0368 |
3 | R-S | Weld | 3 | 50.8 | 114.3 | 19.0 | 1-TC-0371 |
3 | N | Weld | 3 | 50.8 | 114.3 | 19.0 | |
3 | T | Weld | 3 | 50.8 | 114.3 | 19.0 | 1-TC-0372 |
Voltage: | Milli Volts |
---|---|
Current: | Milli Amps |
Materials: | |
Shell: | Stainless steel |
Pin: | See table below |
Insulation: | Alumina ceramic |
Temperature range: | |
Feedthrough: | -100°C to 450°C |
Air side: | -65°C to 125°C |
Thermocouple table click here
Air & vacuum side connectors included
Custom versions available on request
