Fig.1 CF flange style
Fig.2 Weldable style
Size | View diameter | B | C | F | G | Fig. | Part number |
---|---|---|---|---|---|---|---|
CF40 | 36 | 3.30 | 1 | 3-FS-0116 | |||
CF63 | 68 | 6.35 | 1 | 3-FS-0117 | |||
Weldable | 35 | 3.30 | 44.70 | 38.10 | 1.65 | 2 | |
Weldable | 60 | 6.35 | 73.15 | 63.50 | 1.65 | 2 |
Vacuum: | 10-11 mbar |
---|---|
Temperature: | -100°C to 200°C (150°C for Iso flanges) |
Thermal gradient: | 20°C/min |

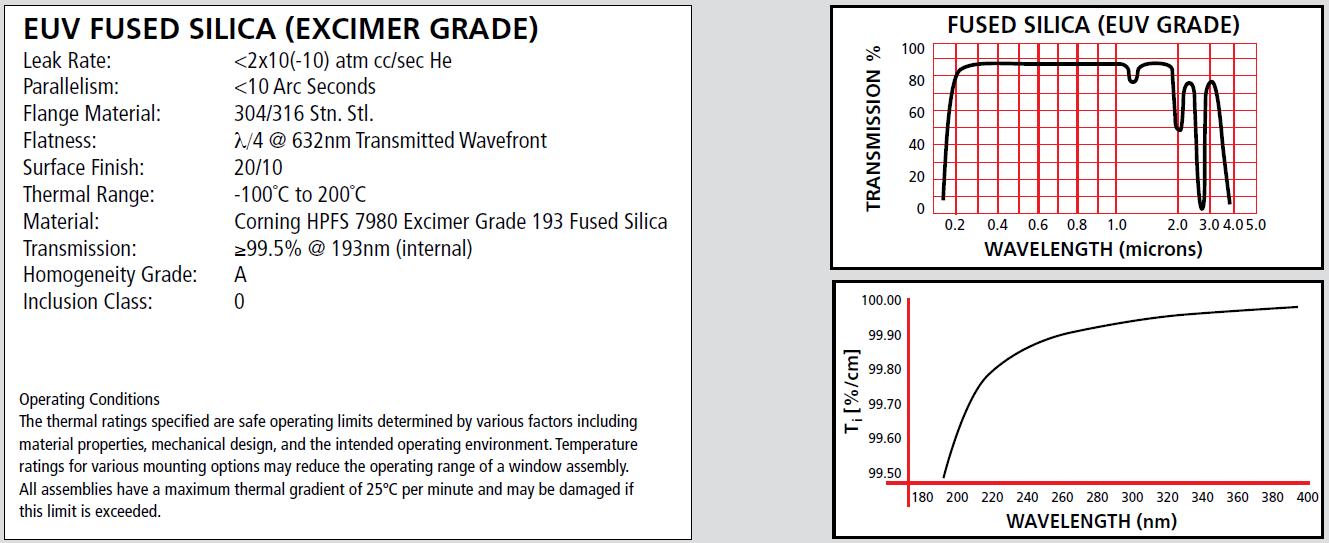

Excimer UV specifications & wavelength here
Annealed copper gaskets should be used with CF types
Cleaning procedures here
AR coating on single or both sides available, please contact our sales office
AISI 316LN flanges available upon request
