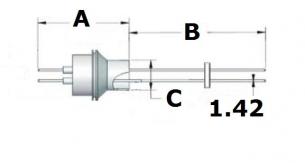

Fig.1

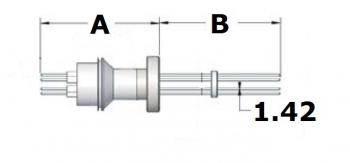

Fig.2

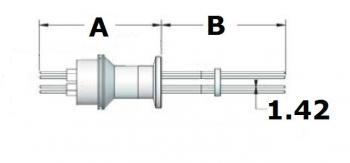

Fig.3
Pairs | Type | Flange | Fig. | A | B | C | P/number |
---|---|---|---|---|---|---|---|
2 | E | Weld | 1 | 53.6 | 80.0 | 19.0 | |
2 | J | Weld | 1 | 53.6 | 80.0 | 19.0 | |
2 | K | Weld | 1 | 53.6 | 80.0 | 19.0 | |
3 | E | Weld | 1 | 53.6 | 80.0 | 19.0 | |
3 | J | Weld | 1 | 53.6 | 80.0 | 19.0 | |
3 | K | Weld | 1 | 53.6 | 80.0 | 19.0 | |
5 | E | Weld | 1 | 53.6 | 80.0 | 19.0 | |
5 | J | Weld | 1 | 53.6 | 80.0 | 19.0 | |
5 | K | Weld | 1 | 53.6 | 80.0 | 19.0 | |
2 | E | CF16 | 2 | 66.3 | 67.3 | ||
2 | J | CF16 | 2 | 66.3 | 67.3 | ||
2 | K | CF16 | 2 | 66.3 | 67.3 | ||
3 | E | CF16 | 2 | 66.3 | 67.3 | ||
3 | J | CF16 | 2 | 66.3 | 67.3 | ||
3 | K | CF16 | 2 | 66.3 | 67.3 | ||
5 | E | CF16 | 2 | 66.3 | 67.3 | ||
5 | J | CF16 | 2 | 66.3 | 67.3 | ||
5 | K | CF16 | 2 | 66.3 | 67.3 | ||
2 | E | KF16 | 3 | 66.3 | 67.3 | ||
2 | J | KF16 | 3 | 66.3 | 67.3 | ||
2 | K | KF16 | 3 | 66.3 | 67.3 | ||
3 | E | KF16 | 3 | 66.3 | 67.3 | ||
3 | J | KF16 | 3 | 66.3 | 67.3 | ||
3 | K | KF16 | 3 | 66.3 | 67.3 | ||
5 | E | KF16 | 3 | 66.3 | 67.3 | ||
5 | J | KF16 | 3 | 66.3 | 67.3 | ||
5 | K | KF16 | 3 | 66.3 | 67.3 |
Voltage: | Milli Volts |
---|---|
Current: | Milli Amps |
Materials: | |
Flange/Shell: | Stainless steel |
Pin: | See options |
Insulation: | Alumina ceramic |
Temperature range: | |
CF flange & weldable: | -100°C to 450°C |
ISO-K flange: | -20 to 150°C |
Thermocouple table click here
Custom versions available on request
