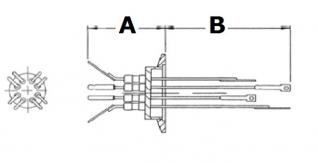

Fig.1

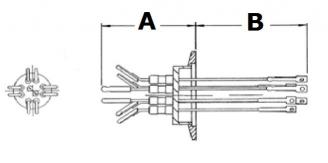

Fig.2
Pairs | Type | Flange | Fig. | A | B | P/number |
---|---|---|---|---|---|---|
4 | C | KF40 | 1 | 50.8 | 99.0 | 1-TC-0340 |
4 | E | KF40 | 1 | 50.8 | 99.0 | 1-TC-0341 |
4 | J | KF40 | 1 | 50.8 | 99.0 | 1-TC-0342 |
4 | K | KF40 | 1 | 50.8 | 99.0 | 1-TC-0343 |
5 | C | KF40 | 2 | 51.3 | 99.0 | 1-TC-0352 |
5 | E | KF40 | 2 | 51.3 | 99.0 | 1-TC-0353 |
5 | J | KF40 | 2 | 51.3 | 99.0 | 1-TC-0354 |
5 | K | KF40 | 2 | 51.3 | 99.0 | 1-TC-0355 |
Voltage: | Milli Volts |
---|---|
Current: | Milli Amps |
Materials: | |
Flange: | Stainless steel |
Shell: | Stainless steel |
Pin: | See options |
Insulation: | Alumina ceramic |
Temperature range: | |
Feedthrough: | -20 to 150°C |
Air side connector: | -65°C to 125°C |
Thermocouple table click here
Air & vacuum side connectors included
Custom versions available on request
