Fig.1
Fig.2

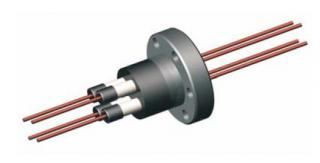

Feedthrough
N. pin | Volts DC | Amps | Conductor | Flange | Fig. | A | B | C | P/number |
---|---|---|---|---|---|---|---|---|---|
2 | 5000 | 25 | Copper | CF16 | 1 | 60 | 41 | 1.27 | 1-PW-0576 |
2 | 5000 | 8 | Nickel | CF16 | 1 | 60 | 41 | 1.27 | 1-PW-0577 |
2 | 5000 | 1 | Stn. Stl. | CF16 | 1 | 60 | 41 | 1.27 | 1-PW-0578 |
4 | 5000 | 25 | Copper | CF16 | 1 | 60 | 41 | 1.27 | 1-PW-0579 |
4 | 5000 | 8 | Nickel | CF16 | 1 | 60 | 41 | 1.27 | 1-PW-0580 |
4 | 5000 | 1 | Stn. Stl. | CF16 | 1 | 60 | 41 | 1.27 | 1-PW-0581 |
2 | 5000 | 25 | Copper | KF16 | 2 | 60 | 42 | 1.27 | 1-PW-0582 |
2 | 5000 | 8 | Nickel | KF16 | 2 | 60 | 42 | 1.27 | 1-PW-0583 |
2 | 5000 | 1 | Stn. Stl. | KF16 | 2 | 60 | 42 | 1.27 | 1-PW-0584 |
4 | 5000 | 25 | Copper | KF16 | 2 | 60 | 42 | 1.27 | 1-PW-0585 |
4 | 5000 | 8 | Nickel | KF16 | 2 | 60 | 42 | 1.27 | 1-PW-0586 |
4 | 5000 | 1 | Stn. Stl. | KF16 | 2 | 60 | 42 | 1.27 | 1-PW-0587 |
Voltage: | 5000 VDC |
---|---|
Current: | up to 25 Amps |
Material: | |
Flange: | Stainless steel |
Shell: | Stainless steel |
Pins: | See options |
Insulation: | Alumina ceramic |
Vacuum range UHV/HV | 1x10-10 mbar / 1x10-8 mbar |
Temperature range: | |
CF mounted FT | -55 to 450°C |
ISO KF mounted FT | -20 to 150°C |
Baseplate configuration available upon request.
Custom lengths and designs available upon request. Please contact our sales office.
